Đã bao giờ bạn thắc mắc tại sao một chiếc ổ cứng SSD nhỏ gọn lại có tốc độ nhanh gấp hàng chục lần ổ cứng HDD cồng kềnh truyền thống? Câu trả lời nằm ở một công nghệ then chốt mang tên NAND Flash. Việc hiểu rõ NAND Flash là gì không chỉ giúp bạn nắm bắt được nguyên lý vận hành của các thiết bị lưu trữ hiện đại mà còn là cơ sở quan trọng để đưa ra quyết định nâng cấp linh kiện máy tính một cách thông minh nhất.
NAND Flash là gì? Về mặt kỹ thuật, đây là một loại bộ nhớ lưu trữ không biến đổi được phát triển bởi tập đoàn Toshiba vào những năm 1980. Đặc tính quan trọng nhất và cũng là ưu điểm lớn nhất của loại bộ nhớ này chính là khả năng giữ lại toàn bộ dữ liệu ngay cả khi nguồn điện bị ngắt đột ngột. Điều này hoàn toàn đối lập với bộ nhớ RAM loại bộ nhớ biến đổi, vốn sẽ bị xóa sạch dữ liệu ngay khi bạn tắt máy hoặc khởi động lại hệ thống.
Về cấu tạo vật lý, NAND Flash không sử dụng các bộ phận cơ học chuyển động như phiến đĩa xoay hay đầu đọc kim của ổ cứng HDD truyền thống. Thay vào đó, nó lưu trữ dữ liệu trong các tấm silicon chứa hàng tỷ ô nhớ siêu nhỏ. Chính thiết kế dạng thể rắn này đã giúp các thiết bị sử dụng NAND Flash như SSD, USB hay thẻ nhớ SD đạt được độ bền vật lý cực cao, khả năng chống sốc tuyệt vời và kích thước siêu nhỏ gọn, phù hợp với xu hướng mỏng nhẹ của các dòng laptop và smartphone ngày nay.
Để đi sâu vào bản chất của NAND Flash là gì, chúng ta cần tìm hiểu cách nó xử lý các bit dữ liệu (0 và 1) thông qua cấu trúc bóng bán dẫn cổng nổi. Mỗi ô nhớ trong chip NAND bao gồm hai thành phần chính là cổng điều khiển và cổng nổi. Cổng nổi được bao bọc bởi một lớp oxit cách điện cực mỏng nhưng vô cùng quan trọng, đóng vai trò như một "nhà tù" để giữ các electron bên trong.
Quy trình hoạt động của NAND Flash diễn ra thông qua việc điều khiển điện áp. Khi thực hiện lệnh ghi, một điện áp cao sẽ được đặt vào cổng điều khiển để kéo các electron xuyên qua lớp cách điện vào cổng nổi. Nếu có sự hiện diện của electron, ô nhớ sẽ mang giá trị logic là 0. Ngược lại, khi thực hiện lệnh xóa, điện áp sẽ đẩy các electron ra ngoài, trả ô nhớ về trạng thái trống tương ứng với giá trị 1. Tuy nhiên, lớp oxit cách điện này sẽ bị mài mòn dần sau mỗi lần electron đi xuyên qua, tạo nên giới hạn về tuổi thọ cho mọi thiết bị lưu trữ dựa trên công nghệ Flash.

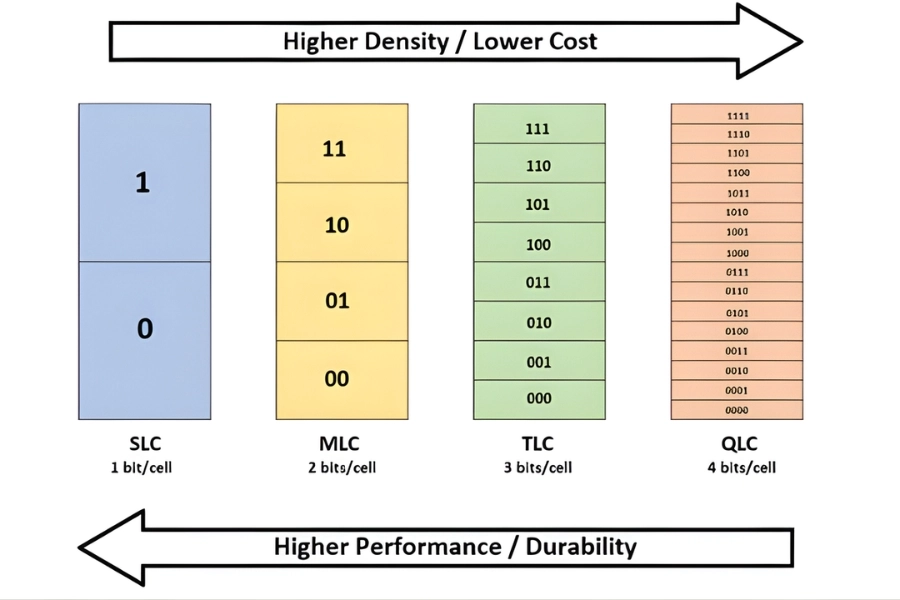

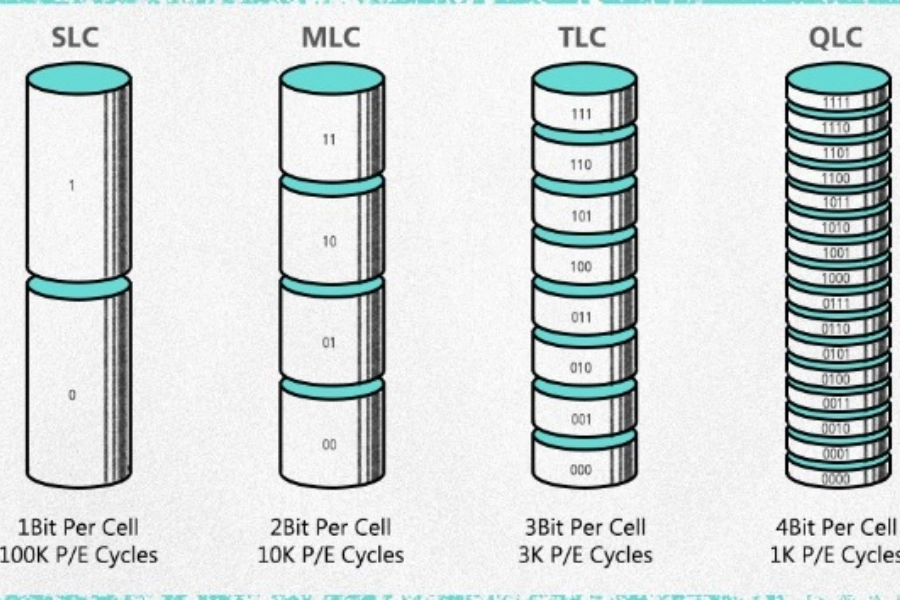

Công nghệ NAND Flash đã trải qua nhiều giai đoạn tiến hóa để không ngừng tăng mật độ lưu trữ đồng thời giảm chi phí sản xuất. Cách phân loại phổ biến nhất hiện nay dựa trên số lượng bit dữ liệu mà mỗi ô nhớ (Cell) có thể chứa đựng, cụ thể như sau:

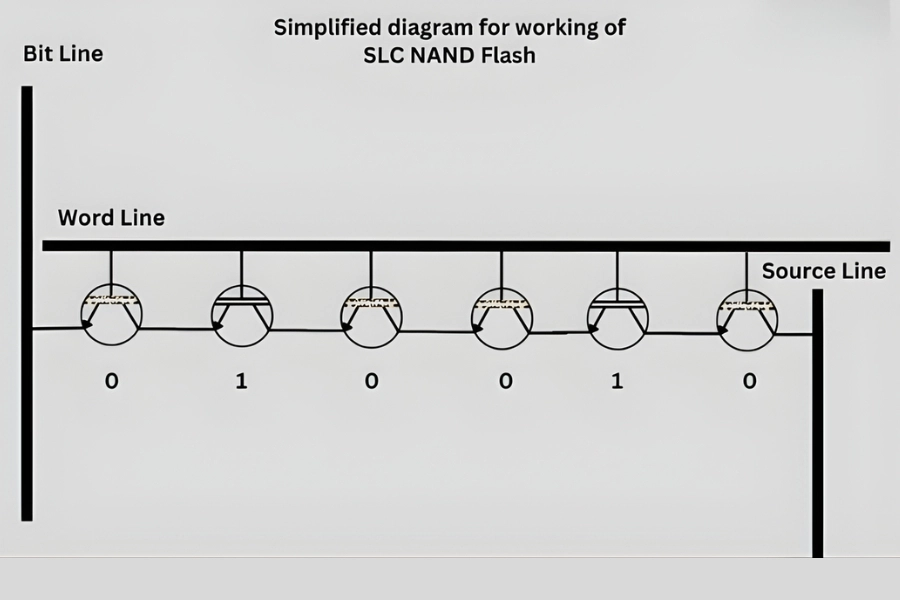

Tốc độ và độ bền tuyệt đốiĐây là loại bộ nhớ sơ khai và thuần khiết nhất với khả năng lưu trữ chỉ 1 bit trên mỗi ô nhớ. Trong cấu trúc SLC, ô nhớ chỉ tồn tại hai trạng thái: có điện (0) hoặc trống điện (1). Chính sự đơn giản này giúp bộ điều khiển xác nhận dữ liệu cực kỳ nhanh chóng và chính xác. Do khoảng cách giữa hai mức điện áp rất lớn, ngay cả khi lớp cách điện bị mòn theo thời gian, thiết bị vẫn nhận diện được dữ liệu một cách dễ dàng. Đó là lý do SLC sở hữu độ bền kinh ngạc lên đến 100.000 chu kỳ ghi xóa (P/E), trở thành lựa chọn duy nhất cho các hệ thống máy chủ ngân hàng hoặc quân sự, nơi mà một sai sót nhỏ về dữ liệu cũng không được phép xảy ra.
Sự cân bằng cho phân khúc cao cấpTiến thêm một bước, MLC chứa 2 bit trên mỗi ô nhớ, đồng nghĩa với việc bộ điều khiển phải phân biệt được 4 trạng thái điện áp khác nhau (2^2 = 4). Việc tăng gấp đôi mật độ lưu trữ giúp giảm giá thành đáng kể so với SLC nhưng cũng bắt đầu làm giảm tốc độ ghi và độ bền (xuống còn khoảng 3.000 - 10.000 chu kỳ P/E). Trước khi các công nghệ hỗ trợ hiện đại ra đời, MLC từng là tiêu chuẩn "vàng" cho những chiếc SSD cao cấp dành cho dân đồ họa và Workstation nhờ khả năng duy trì tốc độ ổn định khi xử lý các file dung lượng lớn.
Công nghệ "quốc dân" nhờ sự thông minhĐây là loại NAND phổ biến nhất trên thị trường hiện nay với 3 bit trên mỗi ô nhớ, tương ứng 8 trạng thái điện áp (2^3 = 8). Lý do TLC chiếm lĩnh thị trường không chỉ nằm ở giá rẻ, mà còn nhờ sự phát trợ của các thuật toán sửa lỗi và bộ nhớ đệm. Để bù đắp cho việc phải phân tách các mức điện áp phức tạp vốn làm chậm tốc độ, các nhà sản xuất đã trích một phần dung lượng để chạy ở chế độ 1-bit siêu nhanh, giúp SSD TLC có tốc độ phản hồi không thua kém gì các dòng cao cấp trong các tác vụ hàng ngày như mở ứng dụng hay chơi game.

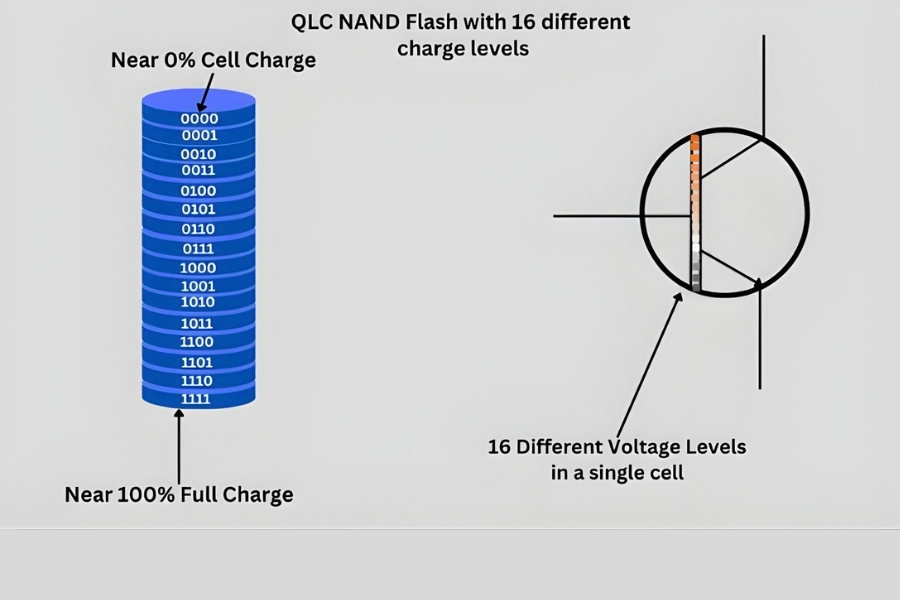

Lời giải cho bài toán dung lượng khủngQLC và thế hệ mới hơn là PLC đại diện cho xu hướng lưu trữ giá rẻ với 4 hoặc 5 bit trên mỗi ô nhớ. Ở cấp độ QLC, ô nhớ phải phân biệt tới 16 mức điện áp khác nhau (2^4 = 16), khiến độ bền giảm xuống chỉ còn khoảng vài trăm đến 1.000 chu kỳ P/E. Tuy nhiên, đừng quá lo lắng về độ bền này, vì QLC không sinh ra để chạy đua hiệu năng. Mục tiêu cốt lõi của QLC là thay thế hoàn toàn ổ cứng HDD truyền thống. Đây là giải pháp hoàn hảo để lưu trữ những kho dữ liệu khổng lồ như phim ảnh, thư viện game hoặc dữ liệu lưu trữ ít thay đổi, nơi người dùng cần dung lượng tính bằng Terabyte với mức giá dễ chịu nhất.

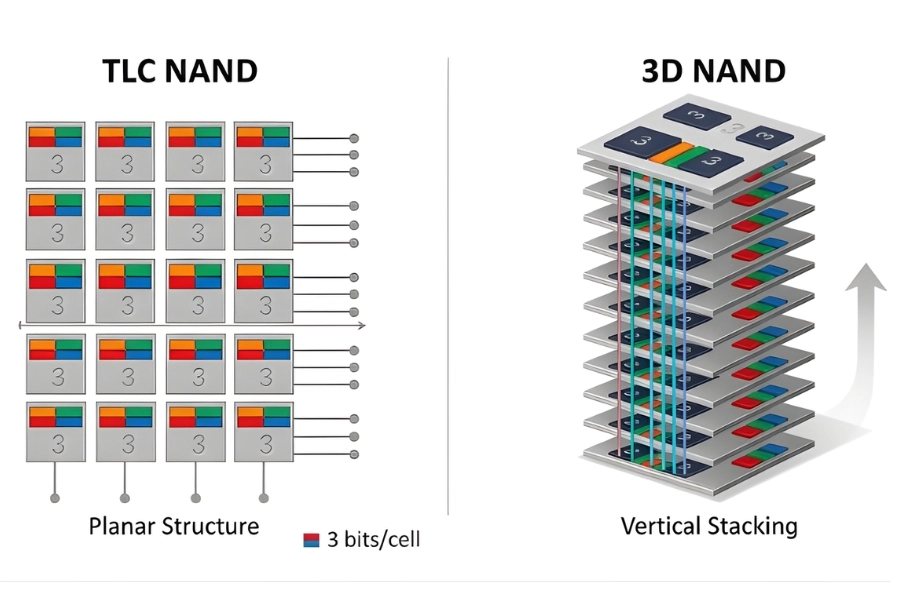

Khi công nghệ chế tạo chip chạm tới giới hạn vật lý trên mặt phẳng, các ô nhớ đặt quá sát nhau sẽ gây ra hiện tượng nhiễu điện và lỗi dữ liệu. Để giải quyết bài toán này, công nghệ 3D NAND đã ra đời như một cuộc cách mạng. Thay vì sắp xếp các ô nhớ dàn trải trên một bề mặt phẳng (2D NAND), các nhà sản xuất bắt đầu xếp chồng các lớp ô nhớ lên nhau theo chiều dọc, tương tự như việc xây dựng các tòa nhà chọc trời để tiết kiệm diện tích đất.
Sự chuyển dịch sang 3D NAND mang lại những lợi ích vượt trội cho người dùng. Đầu tiên là dung lượng lưu trữ tăng vọt trên cùng một diện tích chip vật lý. Tiếp theo là việc cải thiện đáng kể độ tin cậy và tốc độ truyền tải dữ liệu do khoảng cách giữa các ô nhớ được nới lỏng, giúp giảm nhiễu tín hiệu. Cuối cùng, 3D NAND tiêu thụ ít năng lượng hơn đáng kể so với 2D NAND cũ, giúp kéo dài thời lượng pin cho các thiết bị di động và laptop.

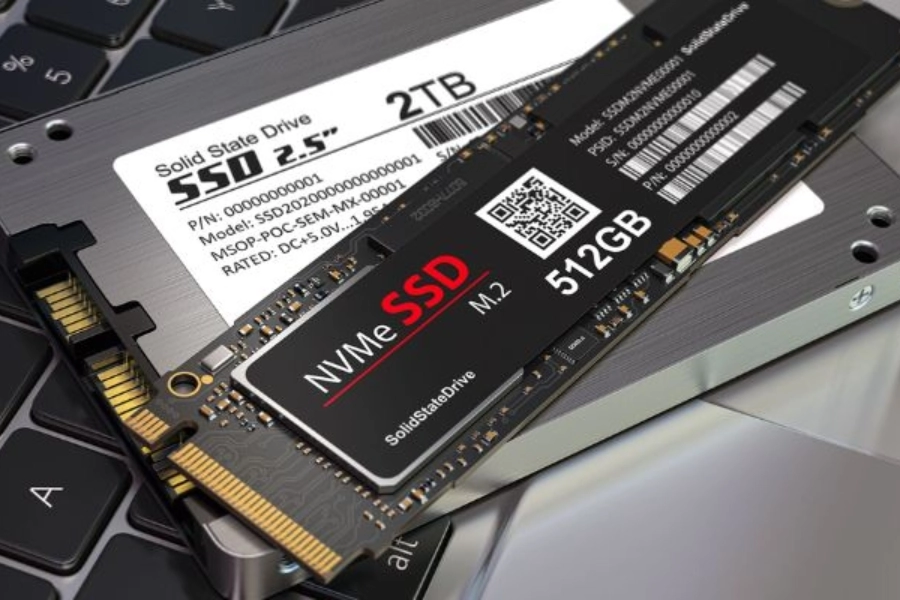

Ngày nay, bạn có thể tìm thấy sự hiện diện của công nghệ NAND Flash trong hầu hết các thiết bị điện tử cá nhân. Ứng dụng rõ rệt nhất chính là trong các dòng ổ cứng SSD cho Laptop và PC. Với hai giao thức phổ biến là SATA dành cho các máy đời cũ và NVMe tận dụng băng thông PCIe tốc độ cao, SSD đã giúp việc khởi động Windows hay mở ứng dụng nặng chỉ còn tính bằng giây.
Bên cạnh đó, các thiết bị lưu trữ di động như thẻ nhớ SD, microSD và USB cũng hoàn toàn dựa trên nền tảng NAND Flash. Nhờ tính chất nhỏ gọn và khả năng chống va đập, chúng trở thành vật bất ly thân của các nhiếp ảnh gia và người dùng cần di chuyển dữ liệu thường xuyên. Thậm chí, ngay cả bộ nhớ trong của điện thoại thông minh (chuẩn UFS) cũng là một biến thể cao cấp của NAND Flash, đảm bảo máy luôn hoạt động mượt mà trong các tác vụ đa nhiệm hàng ngày.

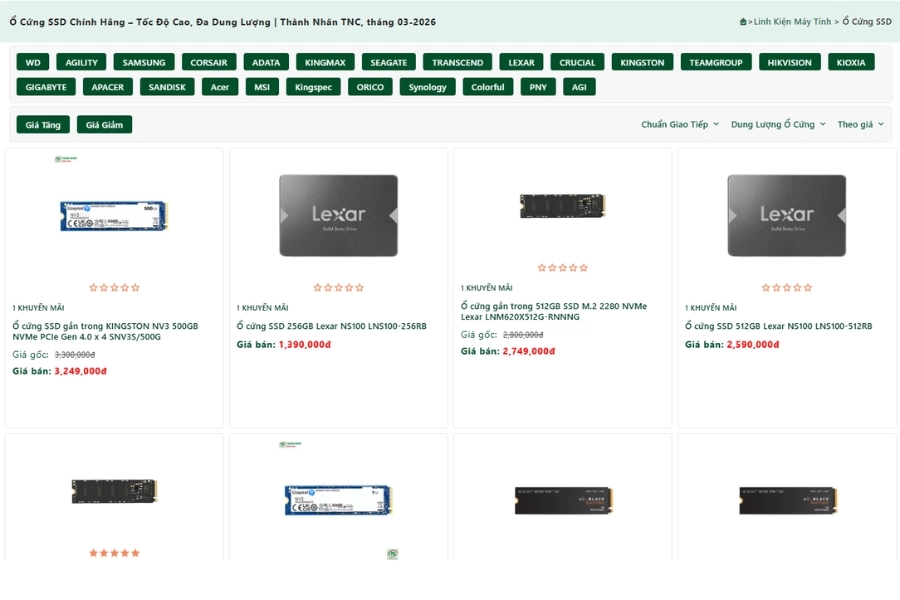

Hy vọng bài viết này đã giúp bạn có cái nhìn toàn diện và sâu sắc về công nghệ NAND Flash là gì. Với sự phát triển không ngừng của 3D NAND và các thế hệ chip nhớ mới, tương lai của lưu trữ sẽ còn nhanh hơn, bền hơn và rẻ hơn nữa. Nếu bạn cần tham khảo sản phẩm bộ nhớ lưu trữ và SSD tại Thành Nhân TNC, hãy liên hệ qua Hotline 19006078 để được tư vấn nhanh và chuẩn nhu cầu nhất!
