Tìm hiểu chi tiết HDMI là gì?

  • Thứ năm, 22/12/2022, 15:35 GMT+7
  • 200 lượt xem

HDMI là giao diện đa phương tiện, dùng để truyền tải âm thanh và hình ảnh với những thiết bị khác như tivi, laptop,... dưới độ phân giải cao. Để tìm hiểu chi tiết HDMI là gì, bạn hãy tham khảo bài viết sau nhé!

HDMI là gì?

HDMI (viết tắt của cụm từ High Definition Multimedia Interface) có nghĩa là giao diện đa phương tiện độ phân giải cao. Đây cũng là chuẩn kết nối chất lượng nhất hiện nay.

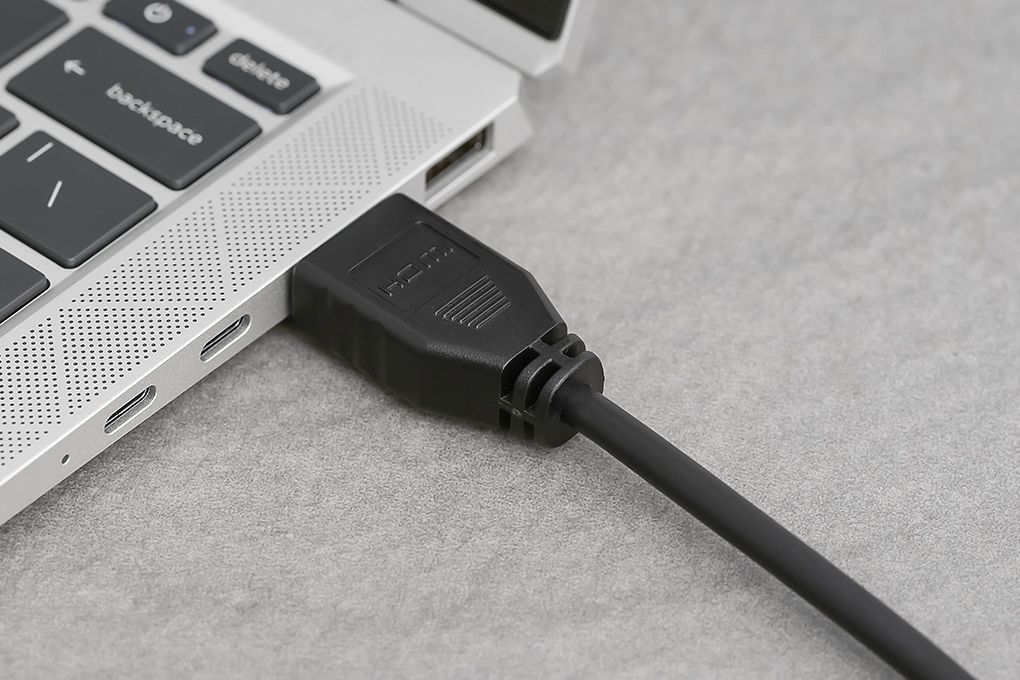

Cổng kết nối HDMI thiết bị nguồn (laptop, điện thoại…) sang thiết bị phát (tivi, máy chiếu…) thông qua một sợi dây cáp nhỏ với chức năng truyền tải âm thanh, hình ảnh chất lượng cao lên đến 4K, 8K. Đồng thời còn hỗ trợ truyền tải âm thanh ra loa,...

Cấu tạo và nguyên lý hoạt động của cáp HDMI

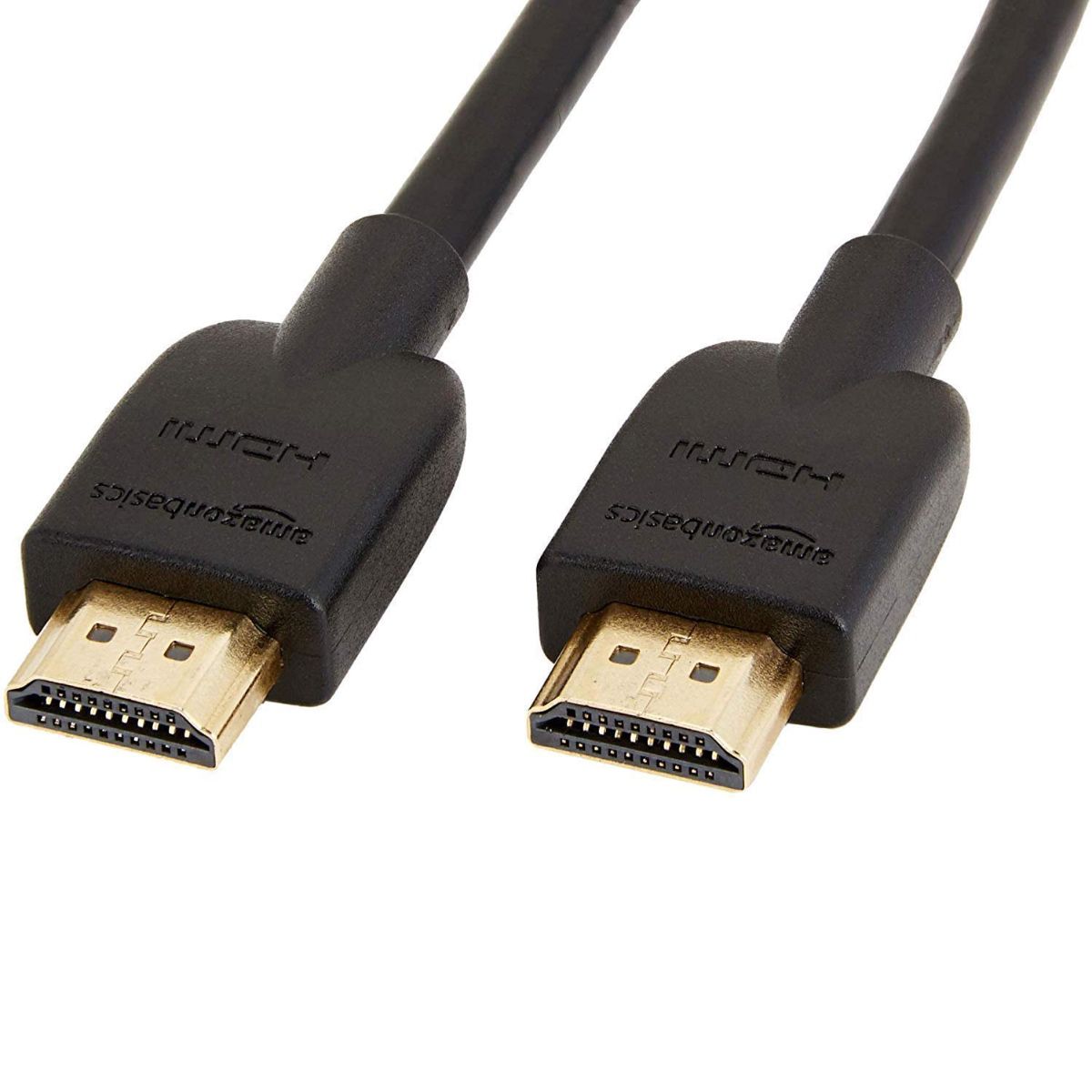

Đầu cable HDMI được cấu tạo bao gồm 19 chân, mỗi chân đảm nhiệm một nhiệm vụ khác nhau và trong quá trình truyền dữ liệu thì sẽ phải tuân thủ theo nguyên tắc nhất định.

Cable HDMI thường được hỗ trợ chất lượng âm thanh chuẩn của phòng thu, nên người dùng hoàn toàn yên tâm khi sử dụng nó để chuyển sang một thiết bị khác.

Nguyên lý hoạt động của cáp HDMI

Chân 1 - 9: Cả 9 chân này được chia cho 3 kênh dữ liệu TMDS thông tin về hình ảnh và âm thanh. Chức năng chính là chuyển dữ liệu với độ sai số được giảm tối thiểu. Mỗi kênh TMDS có 3 dây riêng biệt với giá trị -/+ và một tiếp đất mát hoặc là chắn tín hiệu.

Chân 10 - 12: Chức năng chính truyền dữ liệu đến kênh TMDS clock giúp đồng bộ hóa tín hiệu.

Chân 13: Kênh kiểm soát lượng điện tiêu thụ CES, nhiệm vụ gửi lệnh và kiểm soát các dữ liệu đã được kết nối với các thiết bị khác.

Chân 14: Chân có tác dụng lưu trữ các tình huống cần sử dụng tới trong tương lai.

Chân 15 và 16: Đây là chân chuyên dụng DDC, có khả năng hiển thị dữ liệu, 2 chân được sử dụng những thông tin giao tiếp EDIC và là trung gian cho thiết bị.

Chân 17: Là kênh CEC và DDC chức năng như một rào chắn.

Chân 18: Chứa nguồn điện +5V.

Chân 19: Chân nóng có nhiệm vụ bảo vệ giúp giám sát dòng điện tăng giảm và hoạt động cắm, rút dây.

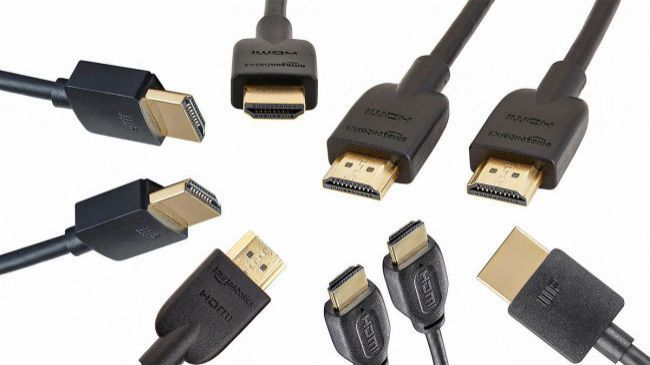

Có mấy loại HDMI?

Theo HDMI Licensing (tổ chức đại diện cho các nhà phát minh HDMI) chia dây cáp HDMI làm 5 loại:

-  Cáp HDMI chuẩn – chỉ hỗ trợ tới độ phân giải mức 1080i/6oHz.

-  Cáp HDMI tốc độ cao – hỗ trợ độ phân giải lên đến 1080p, tính năng Deep Color, định dạng 3D (theo chuẩn 1.4).

-  Cáp HDMI chuẩn có Ethernet – giống cáp HDMI chuẩn nhưng có thêm đường Ethernet.

-  Cáp HDMI tốc độ cao có Ethernet – giống cáp HDMI tốc độ cao nhưng có thêm đường Ethernet.

-  Cáp HDMI Automotive – hỗ trợ kết nối thiết bị phát HDMI với thiết bị HDMI trong xe hơi.

Phân loại theo sự tương thích với các thiết bị

HDMI phân loại dựa vào sự tương thích với các thiết bị có 4 loại chính như bảng dưới đây:

HDMI tiêu chuẩn: Phù hợp với mọi thiết bị như tivi, laptop, máy tính,...

Mini HDMI: Card màn hình, máy ảnh,...

Micro HDMI: Điện thoại thông minh, máy tính bảng,...

HDMI MHL: Chiếu hình ảnh từ thiết bị di động (điện thoại, máy tính bảng) có hỗ trợ MHL lên một màn hình lớn phổ biến nhất là tivi.

*** Tại Thành Nhân có bán các loại cable HDMI chính hãng uy tín với giá thành phải chăng, để được tư vấn thêm về các sản phẩm cable, hãy liên hệ ngay hotline 1900.6078
